關于配電箱電氣人都該懂得的配電箱系統圖解

發布時間:2023-02-23 11:01:16 作者:行業大咖秀 點擊:1697

    關于配電箱電氣給大家也整理不少了,但是配電箱有個電氣人需要知道的知識,那就是配電箱系統圖,下面電氣就給你整理如下:

    配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電裝置。
    正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數,還可對某些電氣參數進行調整,對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。
配電箱用途:
便于管理,當發生電路故障時有利于檢修。配電箱和配電柜配電盤配電憑等,是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種,現在哪兒的用電量都挺大的,所以還是鐵的用的比較多,鐵質中又?jǐn)?shù)不銹鋼配電箱運用范圍廣。
配電箱的用途:當然是方便停、送電,起到計量和判斷停、送電的作用。
配電箱分類:
按結構特征和用途分類:
(1)固定面板式開關柜,常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜,正面有防護作用,背面和側面仍能觸及帶電部分,防護等級低,只能用于對供電連續性和可靠性要求較低的工礦企業,作變電室集中供電用。
(2)防護式(即封閉式)開關柜,指除安裝面外,其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件,均安裝在一個用鋼或絕緣材料制成的封閉外殼內,可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施,也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜(即控制臺),面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
(3)抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼,進出線回路的電器元件都安裝在可抽出的抽屜中,構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間,用接地的金屬板或塑料制成的功能板隔開,形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性,是比較先進的開關柜,目前生產的開關柜,多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑,作為集中控制的配電中心。
(4)動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同,外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
配電箱各類符號標注:

根據圖紙《配電箱系統圖》中標注
NPX630/3P 1A中:NPX630是斷電器的型號,3P是三極,1A指最大斷路電流為1A。
NPX160/3P 160A WL1 YJV-4*70 1*35-SC80 FC58.8W AP3配電箱:
NPX160是斷電器的型號
3P指三極,額定頻率為50Hz,額定絕緣電壓為690V,脫扣器電流40-160A。
WL1:指回路1。后面還有回路2等。
YJV:銅芯交聯聚乙烯電纜。
NHYJV:耐火銅芯交聯聚乙烯電纜
4*70 1*35:指4根線芯截面70mm2加一根線芯截面35的中性線芯。
SC80:指穿直徑為80的焊接鋼管(俗稱黑鐵管)。
FC:指暗敷在地面內。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC  0.78KW 照明:
C65N為斷電器型號
C10/1P:斷電器最大斷路電流為10A,極數為一極。
BV:銅芯聚氯乙烯絕緣電纜
3*2.5:3根線芯截面面積2.5mm2的
SC15:穿直徑15mm的鋼管
CC:暗敷設在屋面或頂板內。

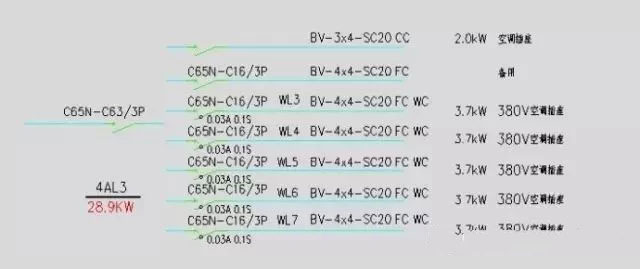

C65N-C16/3P WL5 BV-4*4-SC20 FC WC  3.7KW 380V空調插座:
回路5中,斷電器型號為C65N,最大斷路電流為16A,采用4根線芯截面4mm2的銅芯聚氯乙烯絕緣電纜,穿直接20mm的鋼管,暗敷設在地面內、墻內。
另:
各種敷設方式
AB - 沿或跨梁(屋架)敷設
BC - 暗敷設在梁內
AC - 沿或跨柱敷設
CLC - 暗敷設在柱內
WS - 沿墻面敷設
WC - 暗敷設在墻內
CE - 沿天棚或頂板面敷設
CC - 暗敷設在屋面或頂板內
SCE - 吊頂內敷設
FC - 地板或地面下敷設
SC - 穿焊接鋼管敷設
MT - 穿電線管敷設
PC - 穿硬塑料管敷設
FPC - 穿阻燃半硬聚氯乙烯管敷設
CT - 電纜橋架敷設
MR - 金屬線槽敷設
M - 用鋼索敷設
KPC - 穿聚氯乙烯塑料波紋電線管敷設
CP - 穿金屬軟管敷設
DB - 直接埋設
TC - 電纜溝敷設
CE - 混凝土排管敷設。
脫扣方式
MA - 磁脫扣
TM - 熱磁脫扣
MIC - 電子脫扣
分?jǐn)嗄芰?BR>分?jǐn)嗄芰Ψ?個等級:
F : 36KA
N : 50KA
H : 70KA
S : 100KA
L : 150KA
